QL-HW2000BA型高頻紅外元素分析儀

     QL-HW2000BA型高頻紅外碳硫元素分析儀是QL-HW2000B與QL-BS1000G組合配套能快速檢測鐵合金、不銹鋼、碳鋼、合金鋼、鑄鐵、球鐵、有色金屬、稀土金屬、水泥、礦石、焦炭、鐵礦、無機物有機物、有色金屬等及其它材料中多種元素的質量分數。

主要特點：

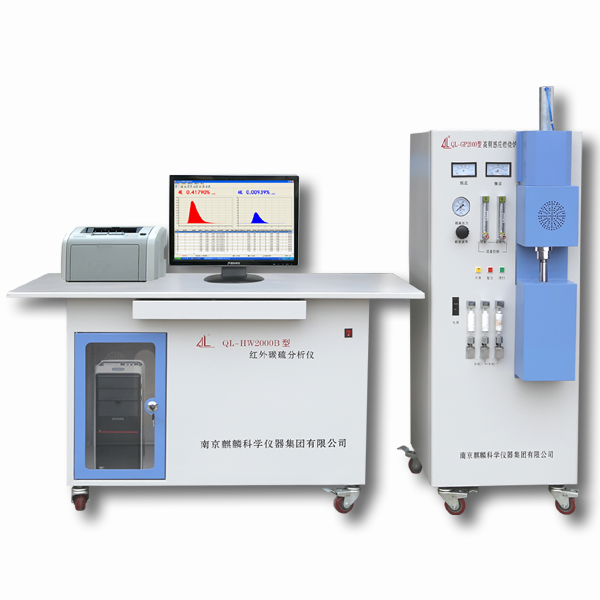

    QL-HW2000B型高頻紅外碳硫分析儀--采用有雙CPU處理系統；高精度采集系統，每秒可達四次；模塊電源，抗干擾能力強；鉑金紅外光源，光能源充足；采用航空電機調制光源信號，信號穩定；鍍金檢測氣室，光吸附少；可增雙碳紅外檢測池，自動切換。

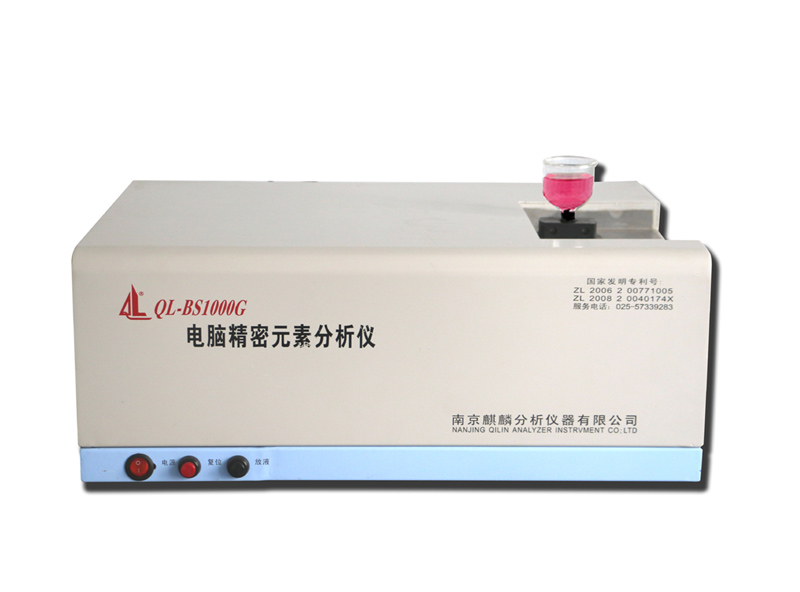

    QL-BS1000G型多元素分析儀--采用計算機和單片機技術實現程序控制和數據處理。能快速地測出鋼鐵和有色金屬中多種元素的質量分數，自動化程度高，定量加液可靠，試劑量少等特點，提高了分析的準確度和精密度，能直接顯示質量分數并打印；衍射光柵數碼電機波長可調光學系統，提高了波長調整的步進精度。

南京麒麟高頻紅外碳硫元素分析儀主要技術參數：

1、應用范圍：黑色金屬、有色金屬、合金、碳化物、非金屬、有機物、礦物質、煤（焦炭）、催化劑等原材料中的元素質量分數。

2、測量范圍：（因該儀器可檢測的元素較多，現以鋼中的C、S、Mn、P、Si、Cr、Ni等常見元素為例）

碳：0.0001%- 99.999%、 硫: 0.0001%-99.999% 、錳0.10～65.00％、硅0.10～75.00％、磷0.005～1.80％、鉻0.01～65.0％、鉬0.101～6.00％、鎂0.010～0.100％、鎳0.010～30.0％、稀土0.01～0.100％、……  如改變測試條件，該范圍可相應擴大。

3、分析精度：碳RSD ≤0.5% 硫RSD ≤1.0%  靈敏度 0.1ppm

4、分析時間：25-60秒（可調）一般在35秒左右。

5、分析標準：碳、硫均符合GB/T20123-2006/ISO15350:2000標準

6、電子天平：稱量范圍：0-120g 讀數精度：0.0001g

7、高 頻 爐：功率：2.5KVA 頻率：18～20MHz

南京麒麟高頻紅外碳硫分析儀主要特點：

1、高頻爐采用射頻升溫技術，保證了每次燃燒的一致性及測試的穩定性；

2、采用高性能窄帶濾光片，避免了高碳對硫的干擾；

3、高精度紅外熱釋電探測器，高碳和超低碳測量的精密度和準確度；

4、紅外碳硫吸收裝置采用航空同步電機，10萬小時連續使用無故障；

5、主板設計和模塊化應用，結合溫度壓力流量補償技術，分析結果的一致性。

南京麒麟高頻紅外碳硫分析儀工作原理：

1、CO2、SO2氣體分子在紅外光波段，具有選擇性吸收譜圖功能CO2、SO2等極性分子具有電偶極矩，因而具有振動和轉動等結構。按量子力學分成分裂，可與入射的特征波長紅外光耦合產生吸收。氣體分子在紅外光波段，具有選擇性吸收譜圖，當特定波長的紅外光通過CO2或SO2氣體后，能產生強烈的光吸收。

2、探測器將光信號轉換為電信號

當探測器工作在線性區域內，選定某一特定波長及分析池（吸收池）長度。測量光強能換算出混合氣體中被測氣體的濃度，這就是紅外吸收法能定量測量氣體濃度的基本原理。本儀器選定的測量波長：CO2為4.26um，SO2為7.4um。

3、檢測到的是與CO2、SO2濃度相對應的光強，經一定處理積分反演成為碳硫元素的百分含量分析室包括微型紅外光源，反光鏡，調制電機，吸收池，濾光片和探測器。微型紅外光源用電加熱到800℃產生紅外光，經吸收池被CO2、SO2吸收后再經過窄帶濾光片，濾去除上述波長外的其他 光輻射的能量，入射到探測器上。

探測器上檢測到的是與CO2、SO2濃度相對應的光強，經過探測器光電轉化為電信號，再經微機進行歸一化定標處理，積分反演成為碳硫元素的百分含量。在光源與吸收池之間放有調制馬達，把光信號調制成64Hz的交變輻射信號。探測器輸出的中心頻率為64Hz。

由熱釋電器件轉化為電信號經前置放大和后級放大后通過數模轉換進入微機，在微機中經線性化運算使之轉換成與CO2、SO2含量成比例的數值。
